Как сделать водяной теплый пол?

Водяной теплый пол – это однозначное «хорошо». Это повышение уровня комфорта, дополнительное отопление, и совершенно прекрасная система как для частного дома, так и для квартиры. Часто интересуются, можно ли стелить теплый пол в гараже, бане и других помещениях.

И если во всех отношениях монтаж теплого пола – это положительно, то перейдем к вопросу как сделать водяной теплый пол. В этой статье мы детально рассмотрим существующие варианты систем и что нам понадобится для их обустройства.

Виды систем водяного теплого пола

Рассмотрим наиболее популярные виды полов и рекомендации специалистов, где они используется.

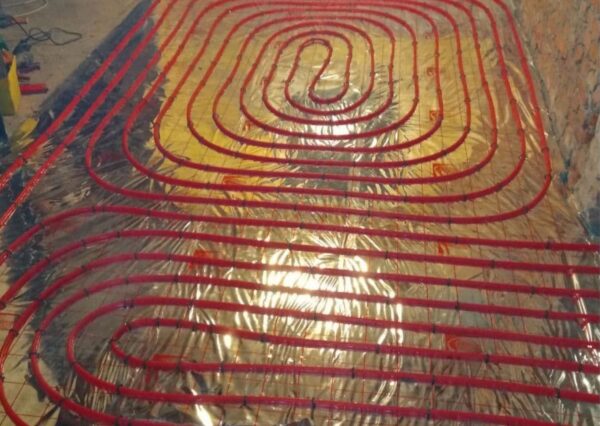

Виды систем водяного теплого пола

Классический водяной теплый пол

Простой и часто используемый вариант, при котором выполняется стандартный монтаж труб с циркулирующей по ним водой. При планировании такого вида пола необходима установка котлов, поскольку нагрев воды происходит от котла (или центрального отопления).

Классический водяной теплый пол удобно монтировать практически в любом помещении, на уровне стройки или при плановом ремонте.

Водяной теплый пол является безопасной системой, в процессе долгого использования трубы не портятся.

К достоинствам можно отнести:

  • доступную цену, в сравнении даже с электрическим теплым полом;
  • совместимость с находящейся в помещении деревянной мебелью. Исходящее тепло не вызывает ее рассыхание;
  • легкость монтажа позволяет сделать теплый водяной пол своими руками;
  • водяной теплый пол можно положить под ламинат, плитку, линолеум, ковры.
  • уровень исходящего тепла можно регулировать, обеспечивая идеальную температуру.

К недостаткам стоит отнести запрет на использование данной системы в многоэтажных домах. Запрет обусловлен возможными прорывами и опасностью затопления соседей.

Классический водяной теплый пол

Электро-водяной теплый пол

В данном случае нагрев воды в уложенных трубах происходит с помощью нагревательных элементов, находящихся непосредственно в трубе. Вода по трубам не циркулирует.

Эта система уже не зависит от стороннего источника тепла, но требует доступ к электричеству.

Достоинства системы:

  • как и в вышеописанном случае, электрический теплый пол легко регулируется ( с помощью терморегулятора) , но теперь есть возможность включить нагрев определенной части труб;
  • нагрев труб происходит максимально равномерно по всей площади;
  • данная система имеет широкие возможности и настройки.

Электро-водяной теплый пол разрешен к использованию в многоэтажных домах, здесь нет опасности прорыва труб и вытекания горячей воды. Если необходим теплый пол в квартире стандартного типа, то это подходящий вариант. Монтаж газовых котлов (и котлов другого) вида не требуется.

Система настил

Укладка в данном случае значительно отличается. Конструкция теплого пола устанавливается на лаги, а между ними прокладывают термоизоляцию. Время на монтаж сокращается за счет отсутствия мокрого процесса, но накладывать сверху на пол тяжелые отделочные материалы нельзя. Пол быстро нагревается и остывает, такие материалы как плитка или камни снизят его эффективность. Настильную систему можно использовать под линолеум или дерево.

Укладка происходит такими слоями:

  • Полистирол, что сохраняет тепло.
  • Фольгированные трубы, что монтируются на алюминиевые пластинки.
  • Финишное покрытие.

Материалы для водяного теплого пола

Перед тем как сделать водяной теплый пол в доме, отдельное внимание стоит уделить подбору качественного материала.

Материалы для водяного теплого пола

Трубы

К монтажу допустимы сертифицированные трубы из полипропилена или металлопластика. Особое внимание всегда уделяется диаметру труб под теплый пол и антикислородному покрытию.

Подбор диаметра происходит из расчета теплого пола, или при отсутствии расчетов чаще всего выбирается труба диаметров 20 мм.

Антикислородное покрытие обеспечивает защиту от образования большого количества воздуха в системе.

При укладке труб стоит ориентироваться на расстояние между ними длиною в 20 см, а возле окон и стен укладка трубы совершается с шагом в 10-15 см. Под мебелью укладывать теплый пол не рекомендуется, хотя и не всегда это учитывается.

Коллектор

Или как его еще называют – распределительный шкаф. Именно в нем собираются все петли труб и здесь находятся необходимые клапаны для регулирования температур. В коллекторе происходит смешение холодной и горячей воды, а регулирование происходит с помощью увеличения и уменьшения объема воды в контуре теплого пола.

Коллектор для теплого водяного пола

Это важно:

  • техника подбирается под количество входов и выходов труб. Если у вас четыре контура теплого пола, то Вам необходимо брать коллектор с восемью клапанами.
  • настоятельно рекомендуется брать распределительный шкаф с регулируемыми клапанами, которые позволяют регулировать температуру отдельных помещений.
  • за лучшее, чтобы коллектор имел специальный клапан, позволяющий удалять образовавшиеся в системе теплого пола пузырьки воздуха.

Утеплитель

Перед тем, как укладывать трубы теплого пола, поверхность необходимо выровнять и проложить утеплитель. В качестве утеплителя используется пенополистирол, который соответствует всем гидроизоляционным и теплоизоляционным свойствам.

Толщина укладки пенополистирола зависит от поверхности. Для укладки на холодный бетонный пол потребуется больше утеплителя, че на поверхность, находящуюся над другим отапливаемым помещением.

Дополнительные аксессуары

К дополнительным материалам и расходникам относятся фитинги, которые соединяют и крепят трубы в коллекторе, крепежи, демпферная лента, армирующая сетка.

Схемы монтажа водяного теплого пола

Трубы теплого водяного пола можно уложить тремя способами: «улиткой», «змейкой» и комбинированным способом.

Основная задача каждой схемы – наиболее равномерный прогрев всей территории пола, поэтому исходя из помещения, количества стен и их расположения выбирается тот или иной способ укладки.

Чем ближе к наружным стенам, тем меньшее расстояние шага между трубами.

Если трубы будут находится слишком далеко друг от друга, то перепада температуры в участках пола не избежать.

В больших помещениях лучше всего использовать комбинированную схему, используя, к примеру, по центру схему «улитка», а у стен – «змейка», достигая с помощью этого эффективного прогрева в местах с меньшей температурой поверхности.

Смотрите также: монтаж отопления в частном доме.

Схемы монтажа водяного теплого пола

Как сделать теплый водяной пол поэтапно

Первым делом необходимо подготовить поверхность: расчистить и выровнять, избегая перепадов больше 10 мм.

Монтаж теплого пола похож на создание слоеного пирога – поочередно укладывается каждый слой материала: гидроизоляция, утеплитель, демпферная лента по периметру, трубы, армированная сетка и, окончательным этапом, стяжка. Общая толщина варьируется в пределах 8-14 см.

Гидроизоляцию как этап монтажа достаточно часто пропускают, так как используемый в утеплении пенополистирол уже обеспечивает необходимый способ защиты. Но специалисты все же рекомендуют обеспечить гидроизоляционный слой из плотной пленки или рулонного полиэтилена для защиты от цементного раствора и возможного образования конденсата.

Как вариант, можно покрыть пол специальным жидким раствором – мастикой.

Утепление с помощью укладки плит экструдированного пенополистирола или профильных матов является обязательным. Исключением является только деревянное основание пола.

Оба материала обладают всеми необходимыми характеристиками, главным отличием профильных матов является наличие на них твердых выступов с расстоянием 5 см друг от друга, благодаря которым удобно прокладывать трубы.

Если утеплитель укладывается в два слоя, то следует делать это по принципу кирпичной кладки и использовать тарельчатые дюбели, чтобы скрепить сразу два слоя.

Демпферную ленту приклеиваем по периметру отопительного контура. Монтируется коллектор и от него разводятся трубы. Трубы крепим с помощью реек или клипс, но делаем это не слишком жестко, потому что при нагреве труба будет расширяться. От стен делается отступ в 15-20 см, а каждый контур делает непрерывной трубой длиной не более 100 м. После укладки трубы подводятся и подключаются к приемному коллектору.

На этап с укладкой армированной сетки каждый специалист смотрит по-своему. Некоторые считают это ненужным дополнительным расходом и обходятся без нее.

Задача армирования – это обеспечить надежность конструкции и прочность стяжки. Именно поэтому укладывать его нужно на трубы. Вполне подходят и металлические, и пластиковые сетки.

Перед стяжкой важно проверить систему и, в случае чего, своевременно выявить неисправные элементы. Для этого нужно подключить контуры и поочередно их проверить. Важно обратить внимание на чистоту воды в системе, чтобы избежать появления загрязнений.

Заливку смонтированной систему теплого пола стоит делать самостоятельно только при наличии подобного опыта. В других случаях стоит обратиться к профессионалам, так как это весьма ответственный этап, требующий правильной технологии.

Наилучший раствор для заливки – это бетонная смесь в соединении с фиброй и пластификаторами. Заливку пола выполняют по маякам, сделанным с помощью уровня.

Через несколько дней после заливки уже можно подчистить поверхность от мусора. В течении 10-14 дней раствор нужно увлажнять и покрывать пленкой из полиэтилена.

Теплый пол под плитку считается самым комфортным вариантом, удобно использовать керамику как финиш в ванную, кухню или санузел. При выборе линолеума или ковролина проверяйте маркировку, которая подскажет подходит ли данное покрытие для теплого пола.

Водяной теплый пол своими руками в частном доме

Преимущества и недостатки водяного теплого пола

Чаще всего, система теплого пола это вариант комфортного, а в некоторых случаях и экономного, способа отопления помещения.

К основным преимуществам можно отнести:

  • равномерный обогрев;
  • как нагревательный элемент, теплый пол скрыт от глаз, что делает его не просто функциональным, но и эстетичным для интерьера;
  • достаточно экономный вариант при необходимости качественного отопления большой территории;
  • достаточно простой монтаж.

Из недостатков можно выделить риск протечек, которые не всегда возможно определить (для этого потребуется специальная техника); потребность постоянной поддержки давления в системе теплого пола; необходимость в установке насоса.

На сегодняшний день все больше жителей Украины используют в частных домах водяные теплые полы, остаются довольны и рекомендуют их близким. Если перед Вами сегодня стоит вариант использовать эту систему в ремонте или в постройке, рекомендуем оценить все преимущества и просчитать для себя ее эффективность.
